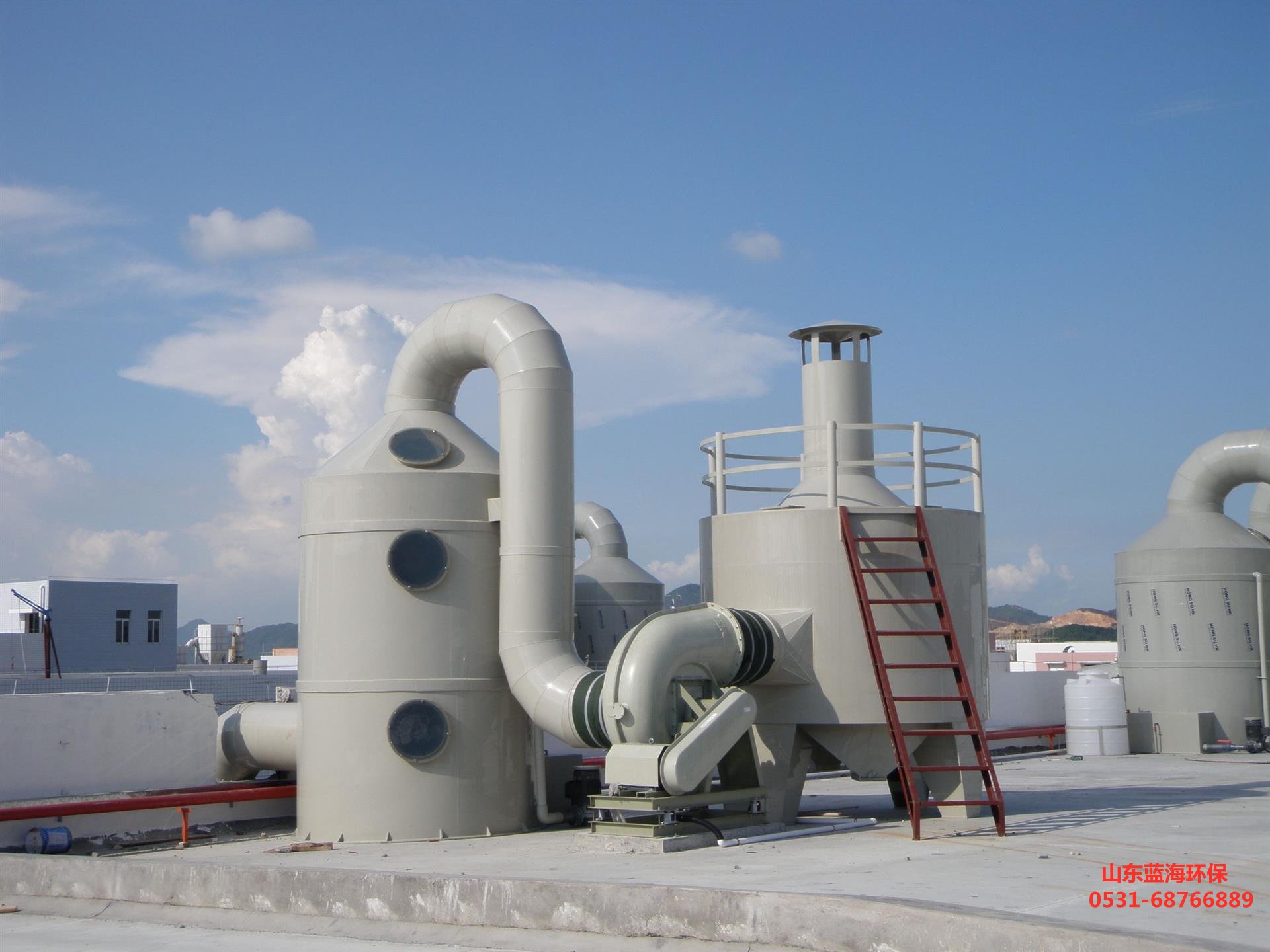

废气净化塔是一种用于工业废气处理的重要设备，它通过一系列物理、化学或生物反应过程将废气中的污染物转化为无害物质或降低其浓度。本文将从多个角度详细介绍废气净化塔的构造和工作原理。



### 一、基本概述



废气净化塔是一种利用吸收、氧化、还原等化学反应原理对废气进行净化的设备。其基本结构包括填料层、喷淋系统、底部收集池和排放管道等组成部分。根据不同的应用需求，废气净化塔可以设计成不同的类型，如酸雾净化塔、生物净化塔、空气净化塔等。



### 二、工作原理



#### 1. 两相逆向流填料吸收塔



废气净化塔通常采用两相逆向流填料吸收塔的设计。这种设计使得废气与吸收液在填料层中充分接触，从而提高了净化效率。具体工作流程如下：

- **进气阶段**：废气从塔体下方进气口沿切向进入净化塔，在通风机的动力作用下迅速充满进气段空间，然后均匀地通过均流段上升到***级填料吸收段。

- **填料吸收段**：在填料的表面上，气相中的酸性（或碱性）物质与液相中的碱性（或酸性）物质发生化学反应，生成可溶性物质随吸收液流入下部贮液槽。未完全吸收的酸性（或碱性）气体继续上升进入***级喷淋段。

- **喷淋段**：在喷淋段中，吸收液从均布的喷嘴高速喷出，形成无数细小雾滴，与气体充分混合接触，继续发生化学反应。然后酸性（或碱性）气体上升到二级填料段、喷淋段进行与***级类似的吸收过程。***二级与***级喷嘴密度不同，喷液压力不同，吸收酸性（或碱性）气体浓度范围也有所不同。

- **除雾段**：在喷淋段及填料段两相接触的过程中也是传热与传质的过程。通过控制空塔流速与滞留时间保证这一过程的充分与稳定。废气净化塔的***上部是除雾段，气体中所夹的吸收液雾滴在这里被清除下来，经过处理后的洁净空气从废气净化塔上端排气管排入***气。

#### 2. 传质原理



废气净化塔的工作原理主要依靠传质过程。传质是指气体与液体或固体之间质量的交换过程，包括传递物质的扩散、对流和质量转移等方式。

- **扩散传质**：扩散传质是指废气中的污染物通过浓度差异，在填料层与溶液间发生的传递过程。污染物因浓度梯度而向填料层移动，并与溶液中的活性物质发生反应来净化。

- **对流传质**：对流传质是指通过气流或液流的运动，将废气中的污染物传递到填料表面或溶液中，使其与活性物质发生反应来净化。



### 三、构造细节



#### 1. 塔体结构



废气净化塔的塔体通常采用耐腐蚀材料制成，如PP、FRP等。塔体内部设有多层填料层，以增加气体与液体的接触面积。填料层可以是波纹板、蜂窝状或其他形式的填料，具有******的吸附性能和反应性能。



#### 2. 喷淋系统



喷淋系统由多个喷嘴组成，均匀分布在填料层的上方。喷淋液通过泵从底部贮液槽输送到喷嘴，形成细小的液滴，与上升的废气充分接触。喷淋液的选择根据废气的成分和性质而定，常用的喷淋液有水、碱液、酸液等。



#### 3. 底部收集池



底部收集池用于收集反应后的吸收液。吸收液中含有反应生成的物质，需要定期排出并进行进一步处理或回收利用。底部收集池还设有循环泵，将吸收液重新输送到喷淋系统中，实现循环使用。



#### 4. 除雾器



除雾器位于废气净化塔的***上部，用于去除气体中夹带的液滴。除雾器通常采用丝网或折流板的形式，可以有效防止液滴随气体排出，保证排放的气体干净无污染。



### 四、应用***域



废气净化塔广泛应用于化工、轻工、印染、医药、钢铁、机械、电子、仪表、电镀等工业部门生产过程中排放的有机废气、硫酸、硝酸、盐酸、氢氟酸等尾气及硫氧化物（SOx）、氮氧化物（NOx）、碳氧化化物（CO、CO2）、氰化物（HCN）等酸性气体的处理。这些行业产生的废气中含有***量的有害物质，如氨气、硫化氢、氯气等，需要通过废气净化塔进行处理，以达到环保排放标准。



### 五、选型与设计要点



#### 1. 选型要点



废气净化塔的选型应根据废气的种类、浓度、流量等参数进行选择。一般来说，废气净化塔分为湿式和干式两种，选择时应根据废气的***性进行选择。同时，在选择填料时也应根据废气的***性进行选择，以达到***的吸附效果。



#### 2. 设计要点



- **塔高**：塔高应根据废气的流速进行设计，以保证废气在塔内停留的时间足够长。

- **填料层**：填料层应选择具有******吸附性能和反应性能的填料。

- **液体流量**：液体流量应根据废气的浓度和流量进行设计，以保证液体能够充分吸收废气中的有害物质。

- **反应剂**：反应剂应根据废气的成分进行选择，以保证反应效果。



### 六、结论



废气净化塔作为一种高效的工业废气处理设备，通过填料层、喷淋系统、底部收集池和排放管道等组成部分，利用传质过程将废气中的污染物转化为无害物质或降低其浓度。其工作原理简单高效，广泛应用于各个工业***域。科学合理的选型与设计能够进一步提高废气净化塔的净化效率，保护环境，促进工业可持续发展。
