废气净化塔的结构及处理工艺







废气净化塔作为工业环保***域的重要设备，其结构设计及处理工艺直接关系到废气处理的效果与效率。

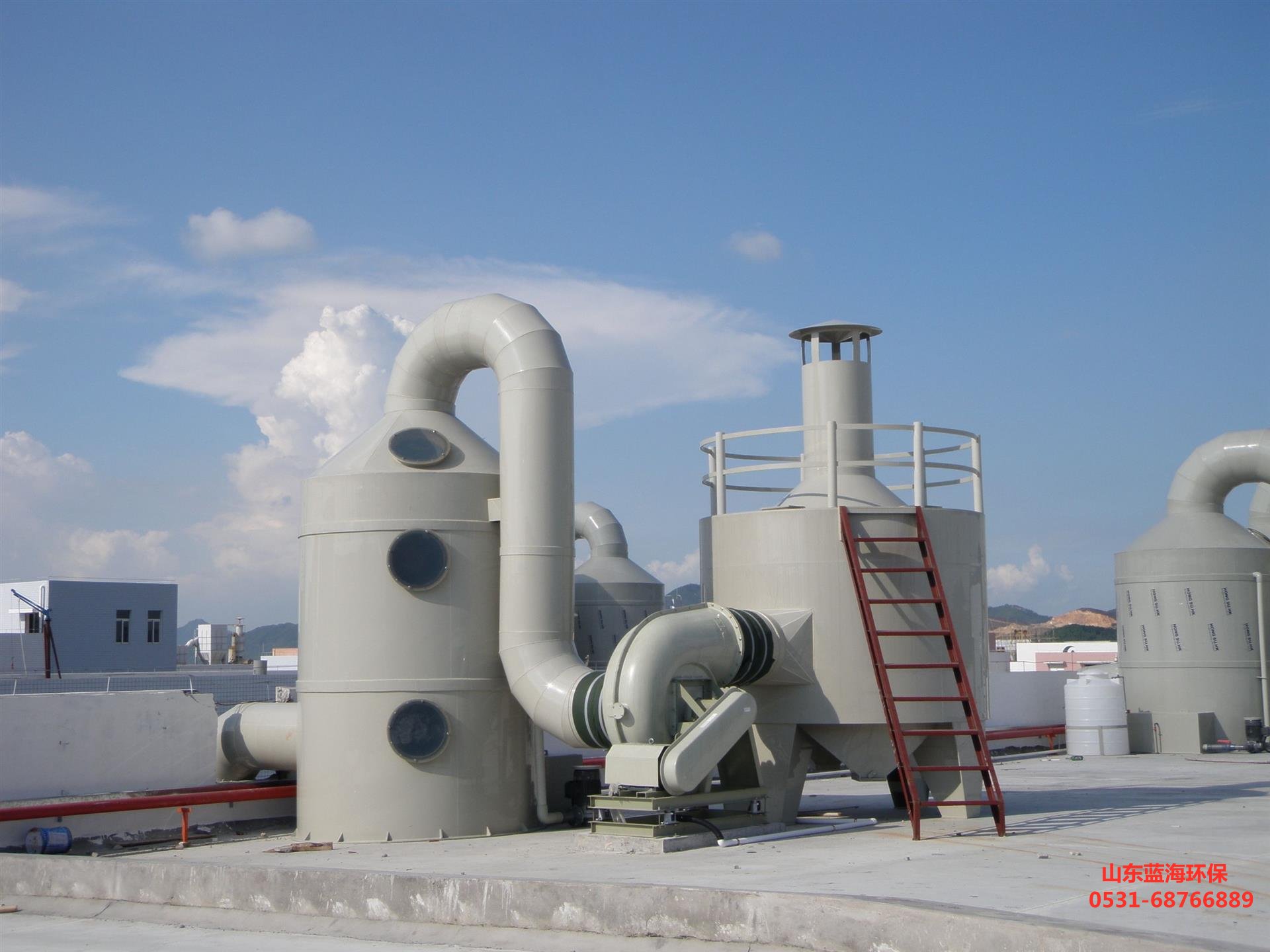

 一、结构



1. 塔体：通常为立式圆柱形结构，由玻璃钢、PP（聚丙烯）、不锈钢等材料制成，以满足不同工况下的耐腐蚀、耐高温和强度要求。塔体的高度和直径根据处理气量和处理要求确定。



2. 进气口：一般位于塔体的底部或侧面，用于将废气引入塔内。进气口常采用切向进气等方式，使废气在塔内形成旋转流动，增加与吸收液的接触时间和面积。



3. 填料层：是废气净化塔的核心部分，填充在塔内的一定高度范围内。填料有多种类型，如塑料环、拉西环、鲍尔环等，其作用是提供气液接触的场所，使废气中的污染物与吸收液充分接触反应。



4. 喷淋系统：包括喷嘴、管道、水泵等。喷嘴均匀分布在填料层的上方或下方，通过水泵将吸收液输送到喷嘴，喷成雾状与废气充分接触。



5. 除雾器：安装在塔体的***部，用于捕集废气中夹带的微小液滴，防止液滴随废气排出，造成二次污染。



6. 出气口：位于塔体的***部，经过净化处理后的废气从此处排入***气。



7. 循环系统：主要由水泵、循环水管、水槽等组成，用于将吸收液循环使用，提高吸收液的利用率，降低运行成本。水槽通常设置在塔底，用于储存吸收液。

 二、处理工艺



1. 酸性气体处理：对于含有氯化氢气体、氟化氢气体、氮的不同价态氧化物气体等酸性废气，通常采用液体吸收法。常用的吸收剂为氢氧化钠溶液，废气经风管引入净化塔后，与自上而下的吸收剂逆流接触，酸雾废气经过填料层的空隙时，与氢氧化钠发生中和反应，生成可溶性盐类随吸收液流入塔底，净化后的气体经除雾器脱水除雾后排入***气。



2. 碱性气体处理：当废气中含有氨气等碱性气体时，一般选用酸性溶液作为吸收剂，如稀硫酸等。废气进入净化塔后，与酸性吸收剂在填料层中充分接触，发生中和反应，去除碱性气体中的污染物，然后净化后的气体经除雾器排入***气。



3. 有机废气处理：对于一些可溶于水的有机废气，如醇类、酮类、酯类等，可采用水作为吸收剂进行处理。废气进入净化塔后，与水在填料层中充分接触，有机物被水溶解吸收，从而达到净化的目的。对于难以溶于水的有机废气，可采用活性炭吸附等方法进行预处理后再进入净化塔。



4. 喷漆废气处理：喷漆废气中的主要成分是漆雾颗粒和有机溶剂。***先通过干式过滤箱或旋风除尘器等设备去除漆雾颗粒，然后废气进入净化塔，在塔内与吸收剂充分接触，去除有机溶剂等污染物，***后经除雾器排入***气。



总的来说，废气净化塔的结构主要包括塔体、进气口、填料层、喷淋系统、除雾器、出气口和循环系统等部分；其处理工艺则根据废气的性质和成分不同而有所差异，常见的有酸性气体处理、碱性气体处理、有机废气处理以及喷漆废气处理等工艺。
