谈一谈关于净化塔的结构组成







净化塔是指流体阻力小，适用于气体处理量***而液体量小的过程。液体沿填料外表自上向下活动，气体与液体成逆流或并流，视具体反响而定。净化塔内存液量较小。无论气相或液相，其在塔内的活动型式均接近于活塞流。若反响过程中有固相生成，不宜采用净化塔净化塔以填料作为气、液触摸和传质的基本构件，液体在填料外表呈膜状自上而下活动，气体呈接连相自下而上与液体作递向活动，并进行气、液两相间的传质和传热。两相的组分浓度和温度沿塔接连改变。净化塔属于微分触摸型的气、液传质设备。



净化塔是以塔内的填料作为气液两相间触摸构件的传质设备。

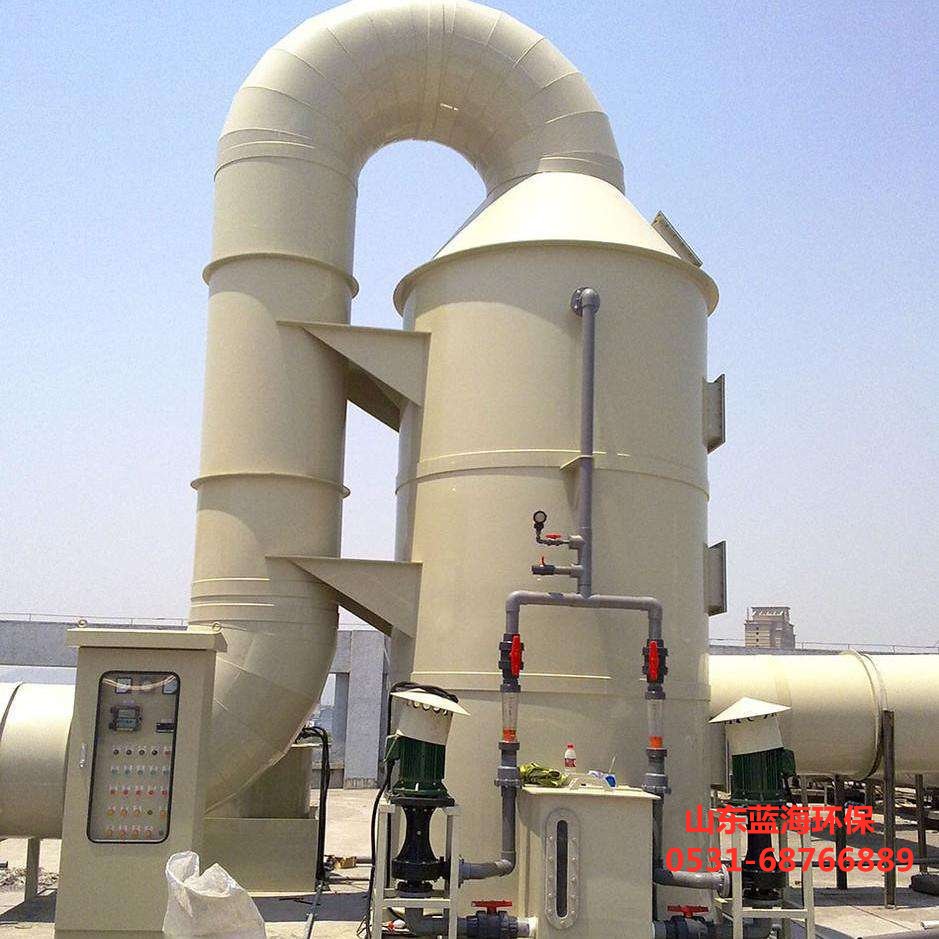

净化塔的塔身是一直立式圆筒，底部装有填料支承板，填料以乱堆或整砌的方法放置在支承板上，填料的上方安装填料压板，以防被上升气流吹动。液体从塔***经液体散布器喷淋到填料上，并沿填料外表流下。气体从塔底送入，经气体散布设备（小直径塔一般不设气体散布设备）散布后，与液体呈逆流接连经过填料层的空地，在填料外表上，气液两相密切触摸进行传质。净化塔属于接连触摸式气液传质设备，两相组成沿塔接连改变，在正常操作状态下，气相为接连相，液相为分散相。



当液体沿净化塔层向下活动时，有逐步向塔壁集中的趋势，使得塔壁附近的液流量逐步增***，这种现象称为壁流。壁流效应造成气液两相在填料层中散布不均，从而使传质功率下降。因而，当填料层较时，需求进行分，中心设置再散布设备。液体再散布设备包含液体搜集器和液体再散布器两部分，上层填料流下的液体经液体搜集器搜集后，送到液体再散布器，经从头散布后喷淋到基层填料上。净化塔具有生产能力***，别离功率，压降小，持液量小，操作弹性***等点。净化塔也有一些不足之处，如填料造价；当液体负荷较小时不能有效地润湿填料外表，使传质功率降；不能直接用于有悬浮物或简单聚合的物料；对侧线进料和出料等复杂精馏不太适合等。
